•產品描述:U2106完全工作到+600V是高壓，高速功率MOSFET和IGBT驅動器，具有相關的高側和低側參考輸出通道。邏輯輸入兼容標準CMOS或LSTTL輸出，低至3.3V邏輯。輸出驅動器具有高脈沖電流緩沖級，設計用于最小的驅動器交叉導通。浮動通道可用于驅動高側配置的n通道功率MOSFET或IGBT，其工作電壓高達600伏。
•主要特點:浮動通道設計為自引導操作，完全工作到+600V，可耐受負瞬態電壓，v /dt免疫，柵極驅動供電范圍從9到21v，欠壓鎖定，3.3V, 5V和15v邏輯兼容，交叉?zhèn)鲗?dǎo)防止邏輯，兩個通道的傳播延遲匹配 。
•典型應用:家用電器;工業應用和驅動器;電機驅動器;DC-AC轉換器，PMDC和pmac電機;感應加熱;暖通空調

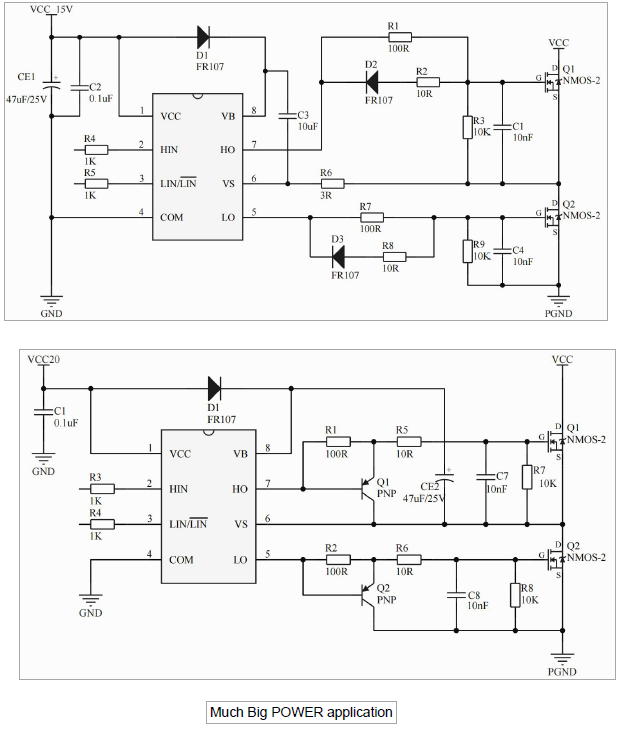

•典型應用電路
